425S / 425A
15 - 125A, 500V AC maks.
Jednofazowy stycznik półprzewodnikowy / moduł tyrystorowy
Właściwości:
- Montaż: szyna DIN lub panel
- Wybierane tryby zapłonu tyrystorów
- Opcjonalnie wykrywanie alarmu PLF
- wejściowy sygnał sterujący - logiczny dla modelu 425S
- ograniczenie prądowe (425A w sterowaniu PA)
Model obecnie wycofany z produkcji. Zastąpiony modelem sterownika EFit
Model 425S idealny do podmiany tradycyjnych styczników elektromechanicznych pracujących z obciążeniami rezystancyjnymi o niskim wsp. zmian rezystancji w funkcji temperatury.
Wersja modułu oznaczona symbolem 425A jest modułem tyrystorowym składającym się z dwóch tyrystorów montowanych anty- równolegle, przeznaczonych do sterowania wszystkich typów obciążeń przemysłowych.
Obciążenie dla obu modułów może być połączone między dwie fazy (konfiguracja 400-500V) lub między fazę a przewód neutralny (konfiguracja 230V)
Praca z obciążeniem trójfazowym
W zależności od konfiguracji, można wykorzystać dwa moduły styczników typu 425S do sterowania obciążeniem trójfazowym w konfiguracjach 3 przewodowych gwiazdy i trójkąta.
Model 425A pracujący w konfiguracji trójfazowej może występować w połączeniu typu:
- 3 moduły tyrystorowe 425A połączone w gwiazdę (4p) lub trójkąta (6p)
- obciążenie typu gwiazda lub trójkąt (3p) z jednym modułem 425A i jednym 425S
(sterowanie dwoma fazami obciążenia)

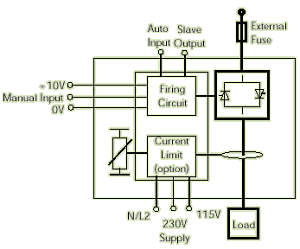

Schemat blokowy:
moduł tyrystorowy 425A,
przełącznik tyrystorowy (SSR) 425S
Dane techniczne stycznika:
| Prąd nominalny | 15-120A |
|---|---|
| Napięcie nominalne | 120V - 500V |
| Napięcie pomocnicze | 100-240 (tylko model 425A) |
| Typ obciążenia | 425S - rezystancyjne o niskim wsp. temperaturowym 425A - rezystancyjne (stałe, zmienne), indukcyjne, IR |
| Wejścia / 425S | Sygnał logiczny DC lub AC / określony w zamówieniu
sygnał DC: 20mA, 10V, 24V sygnał AC: 24V, 48V, 100-240V |
| Tryb zapłonu / 425S | sygnał logiczny ON/OFF, synchronizacja w zerze napięcia |
| Wejścia / 425A | sygnał analogowy DC
sygnał napięciowy: 0-5V, 0-10V, 1-5V sygnał prądowy: 0-5mA, 0-10mA, 0-20mA, 4-20mA |
| Tryb zapłonu / 425A | sterowanie kątem fazowym i cyklami impulsowym (burst firing)
1) kąt fazowy (PA), 2) cykle impulsowe (ilość cykli konfigurowana) Cykl pojedynczy (typowy czas modulacji 40ms / 50% mocy), Cykl szybki ( typowy czas modulacji 320ms / 50% mocy), Cykl wolny (typowy czas modulacji 10s / 50% mocy) synchronizacja z zerem napięcia i kompensacja zmian napięcia |
| Chłodzenie | od 100A - wentylatory |
| Ograniczenie prądowe (opcjonalne) |
potencjometr do ustawiania progu zadziałania |
| Opcje | PLF ( Partial Load Failure) |
| Bezpieczniki | Szybkie bezpieczniki, zamawiane oddzielnie |
| Stopień ochrony | IP20 |
| Montaż | szyna DIN, panel |
| Temperatura pracy | 0 ÷ 50 °C |
| Dokumentacja | Karta katalogowa, Sterowniki tyrystorowe - przewodnik |
