T640 - Integrated Loop processor
IDEALNY JAKO:
Właściwości:
- do 4 pętli regulacji w
oddzielnych zadaniach
- od sterowania kaskadowego czy
regulacji stosunkowej (ratio) do zaawansowanych
możliwości sterowania z wykorzystaniem
sekwencyjnych schematów funkcjonalnych (SFC) i
bloków funkcjonalnych
- przejrzysty wyświetlacz
tekstowy, numeryczny i wartości SP, PV i OP wyświetlanych
w postaci bargrafu
- podgląd wszystkich 4 pętli, z
szczegółowym podglądem pętli wybranej
- karta PCMCIA z modułem pamięci
- szybka (2,5Mbit/s) komunikacja
peer-to-peer dla integracji z systemami serii
6000
- program narzędziowy do
graficznej konfiguracji LINTools
- max. do skonfigurowania 250 bloków
funkcjonalnych
- dostęp do konfiguracji
zabezpieczony hasłem
- 2 przekaźniki wyjściowe (watchdog,
alarm)
- IP65
Funkcjonalność - moduły pamięci
Wybór modułu pamięci odpowiada za tryb sterowania i poziom funkcjonalności
sterownika T640.
- M001 - regulator dwupętlowy (pełna
funkcjonalność, najprostsza konfiguracja)
- M002 - sterownik czteropętlowy (funkcjonalność jak
w wersji 1, +2 pętle)
- M004 - czteropętlowy regulator z możliwością programowania SFC.
(konfiguracja pełna)
- M006 - sterownik działający tylko
z 4 wbudowanymi strategiami: regulatora jedno- i
dwupętlowego, regulatora kaskadowego i
stosunkowego (ratio)
Wybór strategii sterowania
Sterownik T640 wyposażony w moduły pamięci M001, M002 i M004 może
działać według wstępnie skonfigurowanych strategii opisanych poniżej
lub każda z tych strategii może być punktem wyjściowym do stworzenia
własnej aplikacji sterowania (przez dodanie,
usunięcie bloków czy zmiany połączeń wewnętrznych) za pomocą
oprogramowania LINtools.
- dwie proste pętle PID
- dwie pary regulatorów kaskadowych
- dwie pętle PID z wyjściami typu szybciej / wolniej (raise
/ lower)
- dwie pętle sterowane przez ratio station
- dwie pętle przepływu z pomiarami temperatury oraz ciśnienia
- dwie pętle z wyjściami grzania / chłodzenia
- dwie pętle PID, proste lub w układzie kaskadowym, z
wysokim lub niskim poziomem wejścia

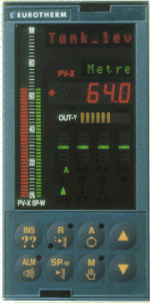

Wyświetlacz i działanie
Wyświetlacz sterownika przedstawia wartość zadawania, zmiennej
procesu i mocy wyjściowej dla wybranej pętli.
Parametry te są wyświetlane na wykresie słupkowym. Wartość PV
wyświetlana jest również na pięciocyfrowym wyświetlaczu numerycznym,
gdzie można również ustawić odczyt jednostek pomiarowych i tagów
identyfikujących parametry pętli. Jako tagi przedstawione są również
występujące i aktywne alarmy, z możliwością potwierdzenia ich przez
dostępny na płycie czołowej klawisz ALM.
Ważną cechą jest podgląd statusu wszystkich pętli i możliwości
sprawdzenia w którym miejscu znajduje się proces.
Klawisz INS razem z pilotem infrared (opcjonalnym) zapewniają
pełen dostęp do wszystkich parametrów systemu. (dwa poziomy
chronione kodem dostępu). Wprowadzane zmiany są rejestrowane w
pamięci EEPROM
Konfiguracja - bloki funkcjonalne
Struktura sterownia sterownika T640 tak jak zaawansowanych
systemów DCS oparta jest na funkcjonalnych blokach strukturalnych.
Każda z czterech pętli sterowania ma przydzielone własne zadanie,
które może być wykonywane z odpowiednim do wykonywanej w strategii
sterowania funkcji czasem realizacji.
Bloki wykonywane wspólnie mogą być rozproszone między wszystkimi
realizowanymi zadaniami.
Wewnętrzna architektura systemu T640 zapewnia spójność w tym
zakresie.
Komunikacja
3 sposoby integracji sterownika T640 w systemie
1. przez połączenie w sieci ALIN
2. przez RS422/RS485 i protokół TCS bisync
3. przez RS422/RS485 i Modbus / Jbus
Opcje wyposażenia
Sterownik może być wyposażony w kilka opcji płyt rozszerzających
I/O z możliwością zamocowania w dwóch slotach na płycie głównej
sterownika.
- moduł Hx
4 wejścia analogowe (0-5/10V, rozdzielczość 0,025%, dokł. 0,05%)
2 wyjścia analogowe, napięciowe
(0-5/10V, rozdz. 12bit, dokł. 0,05% zakresu)
1 wyjście analogowe, prądowe izolowane
(zakres 0-20mA, rozdzielczość 5µA, dokł. 0,1%)
4 wejścia cyfrowe (Hi:7,5V min., L: 2,5V
max.)
4 wyjścia cyfrowe (Hi: 15V, L: 0V)
zasilacz przetwornika +24V
- moduł TC
2 wejścia mV / TC
(rozdz. >14bit, dokł. 0,1% zakresu mV,
zakres mV max. -14,2-77mV
1 wejście analogowe lub częstotliwości (nap.
0-10V max. dokł. 0,1% pasma, F: 0,01-30kHz)
1 wyjście analogowe, napięciowe
1 wyjście analogowe, prądowe izolowane
3 wejścia cyfrowe
3 wyjścia cyfrowe
|
