DANE TECHNICZNE

Ekran:

Eycon 10:

5,5" - 1/4 VGA  TFT dotykowy

320 x 240 px

wymiary: 144 x 144 x 87,7 mm;

wycięcie: 138 x 138 mm

ciężar: 1,5 kg



Eycon 20

12,1" - XGA - TFT dotykowy

1024 x 768 px

wymiary: 288 x 288 x 70,4 mm;

wycięcie: 282 x 282 mm,

ciężar: 3.7 kg

Programator zadawania:

Do 16 profili analogowych SP
Do 32 profili cyfrowych SP

Ilość seg. / program - maks. 250

Maks. 8 programów jednocześnie po maks. 40 segmentów

Rejestrator danych procesu:

Pamięć wewn. - 46 Mb

Zapis: ASCII / kompresja

Tryb zapisu: godzinny, dzienny, na żądanie



Zapis:

na lokalny / zdalny serwer przez FTP , urządzenie podłączone przez USB, automatyczna transmisja przez sieć z wykorzystaniem pakietu Review



Maks. częstotl. logu: 1Hz

Komunikacja ethernet:

10 / 100 Mbps, autowykrywanie

Protokoły: TCP/IP, FTP, DHCP, BOOTP, ICMP, Modbus, SNTP, Telnet

Kabel: CAT5

Maks. długość: 100 m

Wtyk: RJ45

Master I/O comms:

Modbus TCP slave;

Modbus TCP master: maks. 20 podłączonych urządzeń slave

Komunikacja szeregowa:

Liczba portów: 2

Protokoły:

Modbus RTU, Master / Slave

Std. transmisji: EIA422 / EIA485

Komunikacja Profibus:

Urządzenia slave: do 124 (83 z rozszerz. diagnostyką)

Prędkość: 9.6k; 19.2k; 93.75k; 187.5; 500kB; 1.5M; 3M; 6M; 12M

Alarmy i zdarzenia:

Rekordy w historii: 500 linii

Rekordy w logu zdarzeń: 1000

Format linii historii:

Nazwa - typ - data - czas

Temperatura pracy:

0-50°C

Wilgotność:

5-85% RH

Stopień ochrony:

IP65 - wyświetlacz i obudowa

IP20 - tył panelu

Zasilanie:

19,2 - 28,8V dc (24V nomin.)

20W - Eycon 10, 24W Eycon 20

Standardy:

Kompatybilność  elektromagn. -CE, (EMC)

Emisja i odporność: BS EN61326

Bezpieczeństwo: BS EN61010

Wibracje: EN60873 (sec. 9.18)



DOKUMETACJA:

Karta katalogowa



Eycon 10 / Eycon 20 - Graficzny system nadzorczy (Visual supervisor)

Sterownik procesu, programator, rejestrator i interaktywny pulpit operatorski


WŁAŚCIWOŚCI:

• kolorowy ekran dotykowy LCD:  Eycon-20: 12,1" XGA / Eycon-10:  5,5" ¼VGA
• duża wewnętrzna pamięć danych archiwalnych (46 MB)
• 10 / 100 Mbps ethernet
• protokół peer to peer (p2p)
• Modbus Master (szeregowe lub TCP) / Modbus Slave
• Profibus DPv1 Master 12M, maks. 124 urządzenia typu slave (progr. wer. 2.1)
• sterowanie ciągłe, sterowanie sekwencyjne oraz przetwarzanie wsadowe
• rozbudowany programator wielu profili zadawania
• graficzny rejestrator procesu z sygnaturami bezpieczeństwa wg. 21 CFR Part 11
• zarządzanie recepturami procesu
• system obsługi alarmów i zdarzeń
• definiowalne klawisze funkcyjne: 6 (Eycon 10), 27 (Eycon 20)
• dobierany rozmiar obszaru reakcji panelu dotykowego oraz ilość aktywnych klawiszy
• port USB do archiwizacji danych (od wer. 4.0 - 2 dodatkowe porty z tyłu)
• funkcja SNTP (client / server) - protokół synchronizacji zegarów urządzeń sieciowych (od ver. 4.0 oprogramowania)


Seria urządzeń Eycon 10 / Eycon 20 firmy Eurotherm - to graficzne panele operatorskie i jednocześnie systemy nadzorcze procesów.



Sterowniki różniące się wielkością i rozdzielczością zastosowanego ekranu LCD, mogą działać jako:

• wielofunkcyjny sterownik środowiska / procesu
• system wizualizacji procesu
• rejestrator danych procesu
• system archiwizacji danych
• opcja Audytora dla dyrektywy 21 CFR Part 11
• integrator w systemie zakładowym



Nowo wprowadzany system nadzorczy może pracować jako urządzenie samodzielne, bądź też może być wykorzystywany jako element blokowy wchodzący w skład większego systemu nadzorczo-sterującego komunikującego się przez sieć ethernet (ELIN).



System Eycon projektowano z myślą o redukcji kosztów instalacji, okablowania, polepszenia integralności systemu i łatwiejszej jego konfiguracji przy jednoczesnym zwiększeniu dokładności, jakości i efektywności.



Oba sterowniki nadzorcze Eycon 10 / Eycon 20 wyposażone w zintegrowany kolorowy, panelowy ekran LCD TFT umożliwiają sterowanie w trybach: sekwencyjnym, ciągłym oraz logicznym.



Strategia sterowania ciągłego sterownika oparta jest na powiązaniach bloków funkcjonalnych wybieranych z obszernej biblioteki wewnętrznej (zawierającej m.in. bloki sterowania, układy czasowe, funkcje logiczne i matematyczne, bloki pomp, zaworów, itp.) natomiast działanie strategii sterowania sekwencyjnego oparte jest na mocnym, intuicyjnym konfiguratorze diagramów funkcji sekwencyjnych (Sequential Function Chart - SFC)



Otwarta architektura sieciowa sterownika EYCON umożliwia podłączenie do nowo wprowadzanych na rynek modułów interfejsu procesu - serii T2550 I/O Eurotherm, sterowników PLC czy jakichkolwiek innych urządzeń sterujących procesami.

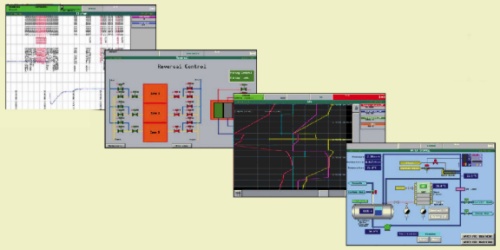

Obsługa urządzenia poprzez menu nawigacyjne typu pop-up zapewnia intuicyjny interfejs dla wszystkich funkcji sterownika w tym m.in. sterowania w trybie przetwarzania wsadowego, zarządzania recepturami procesów, funkcjami narzędziowymi oraz diagnostycznymi.



Informacje mogę być przeglądane lokalnie na dotykowym ekranie sterownika lub na którejś ze stacji operatorskich z wykorzystaniem pakietu EurothermSuite i komunikacji LIN peer-to-peer. W rzeczywistości seria Eycon 10/ Eycon 20 może komunikować się z jakimikolwiek urządzeniami modbus przez łacze szeregowe lub ethernetowe.





Obecnie, w czasach technologii cyfrowej kompleksowa rejestracja procesu, z wizualizacją i archiwizacją danych to rzecz niezbędna i tutaj sterowniki serii Eycon również stają na wysokości zadania.



Zastosowania i aplikacje

Seria Eycon została zaprojektowana z myślą o zastosowaniach m.in. w przemyśle farmaceutycznym, chemicznym, hutnictwie szkła oraz wszystkich tych aplikacjach gdzie sterowanie temperaturą oraz jej kontrola są krytyczne dla procesu.







Pakiet AUDYTOR

Opcja audytora sterowników Eycon 10 / Eycon 20 przeznaczona została do spełnienia wymagań regulacji FDA dot. dyrektywy 21 CFR part 11 dla rejestracji danych elektronicznych oraz sygnatur bezpieczeństwa.



Odporny na wszelkie wtrącenia i próby manipulacji cyfrowy zapis danych, zawierający znaczoną czasowo ścieżkę kontrolną (Audit Trail), może być podglądany, analizowany i drukowany za pomocą pakietu oprogramowania Review Eurotherm, znanego już z rejestratorów graficznych serii 6000 oraz rejestratorów serii 5000 oferowanych już wcześniej przez Eurotherm.



PROGRAMATOR PROFILI ZADAWANIA

Programator zadawania pozwala operatorom wybrać i uruchomić żądany profil zadawania temperatury z listy wcześniej skonfigurowanych i sprawdzonych programów. Dostępna jest funkcja podglądu programu. Po uruchomieniu cyklu przetwarzania na ekranie sterownika wykreślana jest wartość zadawana oraz aktualna wartość procesu.



Dostępne jest do 16 analogowych profili zadawania, 32 profili wyjść cyfrowych oraz 250 segmentów programu na jednej bazie czasowej. Jednocześnie może być uruchomionych do 8 programów zadawania.

Programator umożliwia zapis ponad 200 programów.





STEROWANIE W TRYBIE PRZETWARZANIA WSADOWEGO

Moduł zarządzania trybem przetwarzania wsadowego (Batch Manager) zapewnia pełną kontrolę nad funkcjami działania tego trybu pracy sterownika, w tym na przydzielaniu odpowiednich praw dostępu do poszczególnych rozkazów cyklu, w tym m.in. do ładowania, startowania, wstrzymywania, zerowania lub odwoływania każdego cyklu przetwarzania wsadowego.



Status sterowania w trybie wsadowym może być monitorowany na standardowym ekranie podglądu. Każdy uruchomiony cykl przetwarzania może być identyfikowany przez ID wprowadzanego przez operatora lub przez unikalny, automatycznie generowany numer cyklu przetwarzania.



Do dalszej identyfikacji przetwarzanych danych dostępnych jest 6 łatwo dostosowywanych do własnych potrzeb rekordów (pól) informacji.



MODBUS MASTER

System nadzorczy Eycon wyposażony w 2 porty szeregowe (wybierane przez użytkownika między RS485 / RS422) oraz jeden port ethernet (10 / 100 Mbps) będzie działać standardowo jako urządzenie Modbus slave.

Dodatkowo opcja Modbus Master przekształca moduł Eycon w pełno wymiarowe urządzenie HMI - zapewniając użytkownikowi łączność przez TCP lub RTU z wieloma urządzeniami typu Slave



Port USB

Zastosowany standardowo, port USB może być używany do transferu archiwalnych plików danych z wewnętrznej pamięci typu flash sterownika do urządzeń archiwizacyjnych typu pen-drive. Możliwe jest również przenoszenie tworzonych off-line plików konfiguracyjnych i plików baz danych.





Różnice między sterownikami Eycon-10 / Eycon-20 a systemem nadzorczym T800



System Eycon-10 i Eycon-20 razem ze sterownikiem T2550 zapewniają najbliższy z możliwych system podmiany dla starszych systemów sterowania - T800 / 2500. Eycon-10 jest wyposażony w ekran 1/4 VGA (320x240 pikseli) a Eycon-20 posiada ekran XGA o rozdzielczości 1024x768 px.





Sterownik Eycon 10 / Eycon 20  w porównaniu do T800



Cechy	T800 V5.5	Eycon V 4.0
Rozdzielczość	800x 600	Eycon-10: 320 x 240 Eycon-20: 1024x 768
Pamięć wewnętrzna	14 Mb (opcja)	45 Mb
Dyskietka	+	-
Port USB	-	+
Modbus Slave	Serial & TCP	Serial & TCP
Modbus Master	Serial & TCP  z wykorzystaniem   bloków DCM	Serial & TCP z wykorzyst. plików GWF (opcja)
Profibus master	+ (opcja), bloki DCM	+ (opcja, v 2.0 z plikami GWF
Ethernet	+ (opcja)	+
ALIN	+ (opcja)	-
SLIN	+	-
Drukarka	Serial & pararell (opcja)	+ (na RS422, v.1.2) USB i ethernet v4.0)
Czytnik kodów kresk.	PS/2 (opcja)	+, serial i USB (v4.0)
Myszka	-	+ (USB)
Klawiatura	PS/2 (opcja)	-
DBF/SFC & rozm. prg.	3 opcje	stałe (do ver.2.1),  wyb.użytk. (od v.3.0)
Przebiegi - pamięć	4Mb nieulotna	8Mb ulotna
Klawisze funkcyjne	-	+ (konfigurowalne)
Przetwarzanie wsadowe	4	8
Receptury	4	8
Ochrona IP	tak, podstawowa	tak, pełna od v. 4.0
SNTP	-	tak, v. 4.0
Czas letni /zimowy	-	tak, v. 4.0
