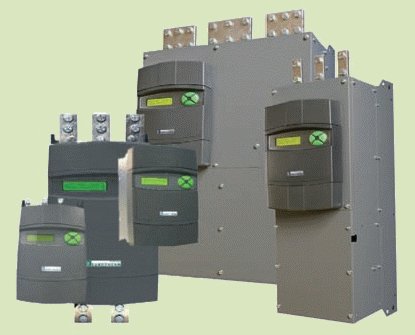

NAPĘDY DC SERII ER-PL / ER-PLX

zasilanie 3 fazowe / 4Q i 2Q / napęd mikroprocesorowy izolowany / prąd do 1850A



Napędy jednokierunkowe ER-PL (2-Quadrant)

Moc: 15kW-800kW, 460VDC  15/20/30/40/50/65/85/115/145/185/225/265/275/315/360/400/440/520/600/700 /800kW

Napędy o mocy > 800kW - są dostępne przy użyciu zewnętrznego modułu tyrystorowego model: ER-PLXD

Napędy dwukierunkowe ER-PLX (4-Quadrant)

Zakres mocy: 15kW-800kW,  460VDC 15/20/30/40/50/65/85/115/145/185/225/265/ 275/315/360/400/ 440/520/600/700 /800kW

Napędy o mocy > 800kW są dostępne przy użyciu zewnętrznego modułu tyrystorowego model: ER-PLXD

Zasilanie napędu

3-fazy, 120-480V AC, ±10%, 50-60Hz (wersja standardowa)
3-fazy, 120-690V AC, ±10%, 50-60Hz (wersja wysokonapięciowa)

Zasilanie wzbudzenia:

3-fazy, 100-480V AC, ±10%, 50-60Hz wersja standardowa)
3-fazy, 100-690V AC, ±10%, 50-60Hz (wersja wysokonapięciowa)

Zasilanie elektroniki

1-faza, 110-240V AC, ± 10%, 50-60Hz

Opcje wzbudzenia

Stały prąd, stałe napięcie, odwzbudzanie, standby, ekonomiczne
Napięcie wzbudzenia (Vdc) = 0 do 0.9 x napięcia zasilania
Prąd wzbudzenia 8A, 16A, 32A, 50A lub 64A w zależności od prądu nominalnego napędu

Sprzężenie zwrotne

Standardowo od napięcia twornika, opcje prądnica tachometryczna,
Zakres : 0-100%
Dokładność: Tachoprądnica 0.1% (głębokość regulacji 100:1)
Napięcia twornika 2% (głębokość regulacji 20:1)

Przeciążenie

150% przez 25 sekund, 100% f r ER-PL400 i ER-PLX400

Standardowe funkcje programowe

Nawijarka
Moto-potencjometr z pamięcią profile prądu
2 bloki regulatora PID programowalne przez Użytkownika
2 filtry liniowe I rampa typu S
Funkcje Jog / Crawl / Slack
Funkcja auto-tune samostrojenie parametrów napędu do napędzanego obiektu

Wejścia/Wyjścia
(wszystkie zabezpieczone przed zwarciem)

8 wejść analogowych: programowalne, rozdzielczość 5mV + znak, zakresy napięć ±5/10/20/30V, mogą być wykorzystane jako wejścia cyfrowe
4 wyjścia analogowe: rozdzielczość 2.5mV + znak, zakresy napięć 0- ± 11V, 3 konfigurowalne jedno zadeklarowane na stałe (prąd wyjściowy)
17 wejść cyfrowych: wszystkie konfigurowalne
7 wyjść cyfrowych: wszystkie konfigurowalne, max. 32V dc 350mA

Zewnętrzne sterowanie

Prędkość: z wieloobrotowego potencjometru 10 kOhm p
Sygnał RUN: styk STOP/START

Straty mocy

(W)= 3V x Prąd nominalny (A)

Alarmy

Wszystkie alarmy konfigurowalne: pierwszy błąd jest zapamiętywany oraz automatycznie wyświetlany

Monitoring

Monitorowanie stanu wszystkich cyfrowych wejść/wyjść oraz prądu wzbudzenia; wszystkich analogowych wejść/wyjść oraz napięcia twornika silnika , napięcia prądnicy tachometrycznej , mocy wyjściowej, , prądu wyjściowego i napięcia zasilania napędu.

Spełniane Standardy:

CE EN50178
EN50082-2:1995
EN50082-1: 1997
EN50081-2: 1993 (EN55011 Class A)
EN50081-1: 1992 (EN55022 Class B) UL ; cUL

Komunikacja cyfrowa

Profibus DP, opcjonalna płytka: AB4005
DeviceNet, opcjonalna płytka: AB4004
Ethernet (Optional)

Cechy dodatkowe

Przyjazne i proste w użyciu menu parametrów
Elastyczne bloki funkcyjne z unikalnym sprawdzaniem konfiguracji
Darmowy program do konfiguracji i monitoringu ER-PL Pilot


Warunki środowiska

Temperatura pracy: 0°C do +50°C, temp. przechowywania: -25 do +50°C
Wilgotność: RH 5% do 85% przy 40°C bez skraplania sie





Podstawowy schemat aplikacji

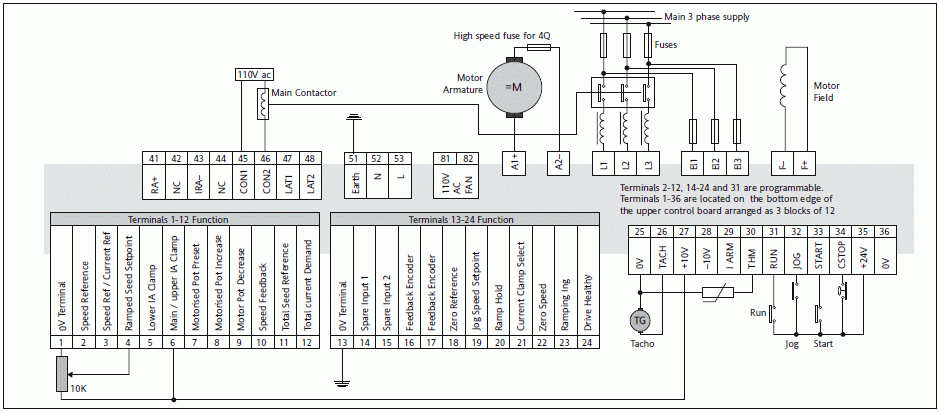

Napęd prądu stałego serii ER-PL / Eurotherm - podstawowy schemat aplikacji







Parametry napędów jednokierunkowych (2Q)



Napęd - typ Prąd twornika [A] Moc @460V dc [kW] Prąd pola wzb. [A] Odzysk. energii Wersja Wymiary [mm] Ciężar [kg]
Wys. Szer. Głęb.
ER-PL15 36 15 8 + 1 289 216 174 8
ER-PL20 51 20 8 + 1 289 216 174 8
ER-PL30 72 30 8 + 1 289 216 174 8
ER-PL40 99 40 8 + 1 289 216 174 8
ER-PL50 123 50 8 + 1 289 216 174 8
ER-PL65 155 65 16 - 2 410 216 218 15
ER-PL85 205 85 16 - 2 410 216 218 15
ER-PL115 270 115 16 - 2 410 216 218 15
ER-PL145 330 145 16 + 2 410 216 218 15
ER-PL185 430 185 32 - 3 505 216 294 24
ER-PL225 530 225 32 + 3 505 216 294 24
ER-PL265 630 265 32 lub 50 - 3 505 216 294 24
ER-PL275 650 275 32 lub 50 - 4 700 253 350 45
ER-PL315 750 315 32 lub 50 - 4 700 253 350 45
ER-PL360 850 360 32 lub 50 - 4 700 253 350 45
ER-PL400 950 400 32 lub 50 + 4 700 253 350 45
ER-PL440 1050 440 32 lub 50 - 4 700 253 350 45
ER-PL520 1250 520 64 - 5 700 506 350 90
ER-PL600 1450 600 64 - 5 700 506 350 90
ER-PL700 1650 700 64 + 5 700 506 350 90
ER-PL800 1850 800 64 + 5 700 506 350 90







Parametry napędów nawrotnych (4Q)



Napęd - typ Prąd twornika [A] Moc [kW] Prąd pola wzb. [A] Odzysk. energii Wersja Wymiary [mm] Ciężar [kg]
Wys. Szer. Głęb.
ER-PLX15 36 15 8 + 1 289 216 174 8
ER-PLX20 51 20 8 + 1 289 216 174 8
ER-PLX30 72 30 8 + 1 289 216 174 8
ER-PLX40 99 40 8 + 1 289 216 174 8
ER-PLX50 123 50 8 + 1 289 216 174 8
ER-PLX65 155 65 16 + 2 410 216 218 15
ER-PLX85 205 85 16 + 2 410 216 218 15
ER-PLX115 270 115 16 + 2 410 216 218 15
ER-PLX145 330 145 16 + 2 410 216 218 15
ER-PLX185 430 185 32 lub 50 + 3 505 216 294 24
ER-PLX225 530 225 32 lub 50 + 3 505 216 294 24
ER-PLX275 650 275 32 lub 50 + 4 700 253 350 45
ER-PLX315 750 315 32 lub 50 + 4 700 253 350 45
ER-PLX360 850 360 32 lub 50 + 4 700 253 350 45
ER-PLX400 950 400 32 lub 50 + 4 700 253 350 45
ER-PLX440 1050 440 32 lub 50 + 4 700 253 350 45
ER-PLX520 1250 520 64 + 5 700 506 350 90
ER-PLX600 1450 600 64 + 5 700 506 350 90
ER-PLX700 1650 700 64 + 5 700 506 350 90
ER-PLX800 1850 800 64 + 5 700 506 350 90

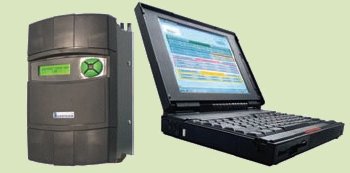

ER-PL PILOT -Napęd DC serii ER-PL / Eurothermprogram do graficznej konfiguracji i diagnostyki napędów Eurotherm

Program ER-PL PILOT służy do konfiguracji i programowania napędów prądu stałego serii  ER-PL i ER-PLX z komputera PC.
Program jest bezpłatny i dostarczany z każdym napędem na płycie CD. Działa on w oparciu o system Windows. Jest on prosty w obsłudze i nie wymaga znajomości żadnego języka programowania.


Program posiada dwie n/w funkcje :

• Praca w trybie Off-Line umożliwia przygotowanie parametrów napędu DC w danej jego aplikacji
• Praca w trybie On-Line z podłączonym do napędu komputerem PC umożliwia przesłanie parametrów do napędu ich optymalizacje i monitoring
