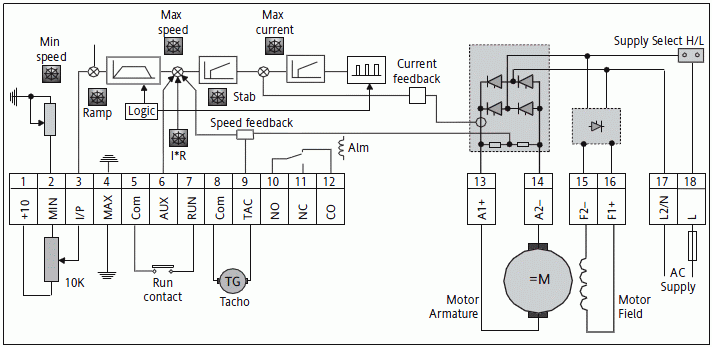

1-Quadrant

Zakres mocy: 2,2 – 11 kW przy napięciu 320V dc

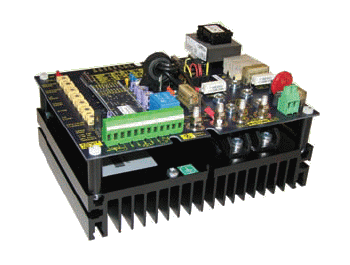

Modele ER-3200i -  8 / 16 / 32 /48

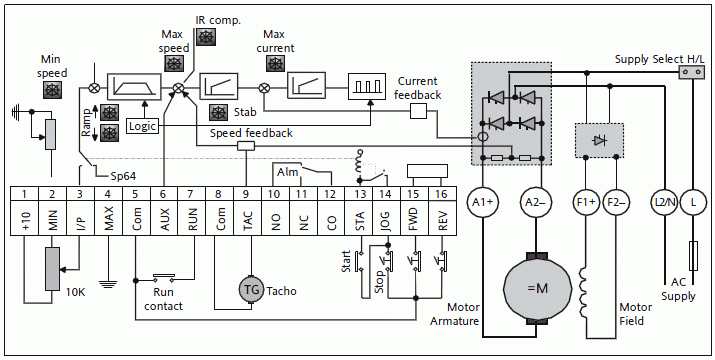

4-Quadrant

Zakres mocy: 1,1 - 9,5 kW przy napięciu 320V dc

Modele ER—3600Xri -  4 /8 /16 / 32 / 36

Zasilanie

240/415 Vac lub 240/110 Vac 50-60Hz

Napięcie wyjścia

Napięcie twornika: V dc = 0.77 x nominalne napięcie zasilania ac
Nap wzb.: V dc = 0.9 lub 0.45 x nominalne nap. zasilania ac (maks. 1A)

Sprzężenie zwrotne

Standardowo napięcie twornika lub prądnica tachometryczna analogowa

Dokładność: Tachoprądnica 0.1% (głębokość regulacji 100:1)
Napięcie twornika 2% (głębokość regulacji 20:1)

Przeciążenie

150% nominalnego prądu przez 30 sekund

Nastawy Użytkownika

Prędkość maksymalna:
odpowiednio do 40-200V lub 10-50V ARM lub w zależności od napięcia tachoprądnicy)
Prędkość minimalna: 0-30% prędkości maksymalnej
Rampa przyspieszania: 1-30 s pomiędzy 0 a 100% prędkości
Rampa hamowania: 1-30 s pomiędzy 0 a 100% prędkości

Zewnętrzne sterowanie

Prędkość : z wieloobrotowego potencjometru 10 kOhm
Sygnał RUN: styk STOP/START

Straty mocy

(W)= 3V x Prąd nominalny (A)

Warunki środowiska

Temperatura pracy : 0°C do +50°C
Wilgotność : RH 5% do 85% przy 40°C bez skraplania się
Stopień ochrony: IP00

Certyfikaty:

CE, UL, cUL
