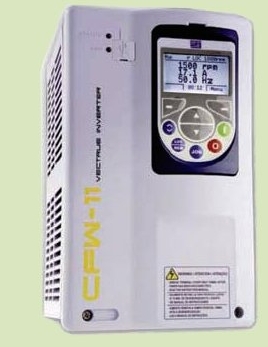

1 fazowe 200-240VAC / +10%/-15%: 1.1 do 2.2 kW
3 fazowe 200-240VAC / +10%/-15%: 1.1 do 30 kW
3 fazowe 380-480VAC/ +10%/-15%: 1.5 do 45kW
Częstotliwość 50/60 Hz +-2% (48 do 63 Hz)
Współczynnik mocy 0.98
Sprawność 0.97
Napięcie 3 fazowe od 0 do wartości nominalnej zasilania falownika
Częstotliwość 0 do 400 Hz
Częstotliwość kluczowania :
Standardowo 5kHz
Dostępne opcje : 2.5/5/10 kHz
Przeciążenie
Normalny cykl pracy:
110% przez 1 min co każde 10 min ; 150% przez 3 sec co
każde 10min
Ciężki cykl pracy
150% przez 1 min co każde 10min; 200% przez 3 sec co
każde10min
Time (ramps)
Przyspieszenie 0 do 999 s
Hamowanie 0 do 999 s
Temperatura: 10-50ºC; do 60°C obniż. prądu o 2% na
każdy 1°C pow. 50°C
Wilgotność 5 to 90% bez skraplania
Wysokość npm 0-1000 m; do 4000 m obniż. prądu o 1% na każde 100 m
pow.1km
IP20
Sterowanie skalarne (V/f)
Regulacja prędkości: 1% zakresu;
Głębokość regulacji 1:20
Sterowanie Napięciowo Vector (VVW)
Regulacja prędkości: 1% zakresu;
Głębokość regulacji 1:30
Regulacja momentem:
zakres 20-180%, regulacja +/-10% zakresu momentu (pow. 3Hz)
Sterowanie Sensorless Vector
Regulacja prędkości : 0,5% zakresu;
Głębokość regulacji 1:100
Sterowanie Vector z enkoderem
Regulacja: +/- 0.01% zakresu z zadawaniem analogowym 14-bit
Regulacja: +/- 0.01% zakresu z cyfrowym odniesieniem -
(klawiatura, komunikacja, potencjometr elektroniczny, multispeed)
Regulacja: +/- 0.05% zakresu z zadawaniem analogowym 12-bit
Sterowanie momentem:
Zakres : 0 to 180% ;
Regulacja: +/- 5% zakresu momentu
Wejścia:
cyfrowe - 6 x izolowanych 24V dc, funkcje programowane
analogowe - 2 różnicowe, izolowane, programowalne
rozdzielczość:
- AI1: 12 bitów
- AI2: 11 bitów + znak
Sygnały: (0 … 10) V, (0 -20) mA ,(4 t- 20) mA
Oporność:
- 400kΩ dla sygnałów (0 to 10) V
- 500Ω dla sygnałów (0 to 20) mA or (4 to 20) mA
Wyjścia:
przekaźnikowe - x3 NO/NC, 240V ac/1A, programowalne
analogowe - x 2, izolowane, programowalne, rozdzielczość: 11 bitów
Dostępny zasilacz: 24V dc +/-20% 500mA
Przeciążenie / zwarcie
Nadnapięciowe / podnapięciowe
Brak fazy
Przekroczenie temperatury falownika
Przekroczenie temperatury silnika
Przeciążenie opornika hamowania
Przeciążenie tranzystorów IGBT
Przeciążenie silnika
Zwarcie fazy do ziemi na wyjściu
Przekroczenie prędkości silnika
Złe podłączenie enkodera
Błąd w CPU lub pamięci
Profibus DP - ER PROFIBUS DP (slot 4)
DeviceNet - ER CAN/RS485-01 (slot 3), ER CAN-01 (slot 3), ER DEVICENET-05
(slot4)
CANopen - ER CAN/RS485-01 (slot 3), ER CAN-01 (slot 3)
CANopen Master/Slave - ER PLC11-01 (slot 1/2/3)
EtherNet - TCP/IP ER ETHERNET/IP-05 (slot 4)
RS485 - ModBus RTU ER RS485-01, ER CAN/RS485-01, ER RS485-05
RS232 - ModBus RTU - ER RS232-01, ER RS232-05
USB - do komunikacji z programami Superdrive i WLP
Spełniane standardy bezpieczeństwa
UL 508C; UL 840; EN 61800-5-1; EN 50178; EN 60204-1
EN 60146 (IEC 146); EN 61800-2
Standardy konstrukcji mechanicznych: EN 60529 UL 50
Spełniane Standardy EMC Electromagnetic Compatibility
EN 61800-3; EN 55011; CISPR 11; EN 61000-4-2; EN 61000-4-3;
EN 61000-4-4; EN 61000-4-5; EN 61000-4-6

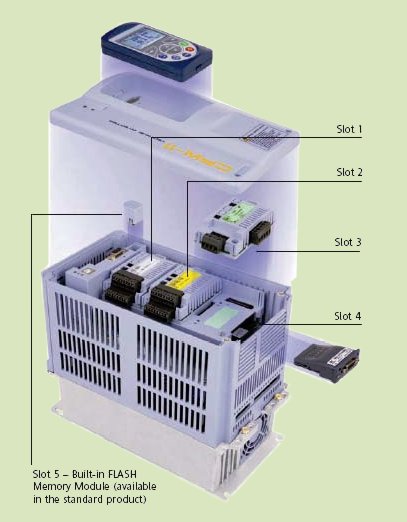

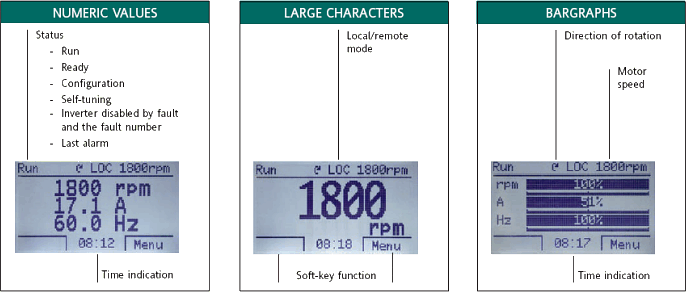

Falownik ERCFW11 posiada możliwość wyposażenia w dodatkowe opcje za pomocą modułów instalowanych w odpowiednie sloty.
SLOT 1 -
Moduły do instalowania w slocie - Rozszerzenia WE / WY:
ER IOA-01
2 14-bit analogowe we. napięciowe lub prądowe
2 we. cyfrowe
2 14-bitowe wy. analogowe prądowe lub napięciowe
2 wy. cyfrowe typu OC (open colector)
ER IOB-01
2 izolowane 12-bitowe we. analogowe
2 wejścia cyfrowe
2 izolowane 11 bitowe wyjjścia analogowe - prądowe lub napięciowe
2 wyjścia cyfrowe typu OC
SLOT 2 - Moduły do instalowania w slocie - Enkodery z
interfejsami
ER ENC-01 moduł enkodera przyrostowego
5 - 12V dc,
100 kHz z wy. powtarz. sygn. enkodera
ER ENC-02 moduł enkodera przyrostowego
5 - 12V dc
100 kHz
SLOT 3 -
Moduły do instalowania w slocie - Komunikacja 1
ER RS485-01 RS-485 moduł komunikacji szeregowej (Modbus-RTU)
ER RS232-01 RS-232C moduł komunikacji szeregowej (Modbus-RTU)
ER CAN/RS485-01 CAN/RS-485 moduł interfejsu
(CANopen, DeviceNet® oraz Modbus)
ER CAN-01 CAN moduł interfejsu
(CANopen i DeviceNet
SLOT 4 -
Moduły do instalowania w slocie 1 ; 2 lub 3 - Komunikacja 2
ER PROFIBUSDP-05 moduł interfejsu Profibus DP
ER DEVICENET-05 moduł interfejsu DeviceNet®
ER RS232-05 RS-232 moduł interfejsu (pasywny)
(Modbus-RTU)
ER RS485-05 RS-485 moduł interfejsu (pasywny)
(Modbus-RTU)
ER ETHERNET/IP-05 moduł interfejsu Ethernet/IP
SLOT 1, 2, 3 - Komunikacja - PLC
Opis poniżej
Moduł ER PLC11-01 stanowi zaawansowane PLC i umożliwia
korzystanie z funkcji specjalnych jak na przykład pozycjonowanie.
Cechy użytkowe modułu
Wejścia i wyjścia | Moduł rozszerzający | ER PLC11-01 | ER PLC11-02 |
Cyfrowe wejścia | Wejścia izolowane Bi-directional: 24V dc | 9 | 4 |
---|---|---|---|
Cyfrowe wyjścia | Wyjścia izolowane Bi directional typu Open Colector: 24V dc / 500mA | 3 | 3 |
Wyj. przekaźnikowe | Wyjścia (styki normalnie otwarte): 250V ac, 3A | 3 | 1 |
We. enkodera | Wejścia enkodera przyrostowego: 5V dc - 12V dc, 500mA, wewnętrz. | 2 | 2 |
Interfejs RS-485 | Protokół Modbus RTU | 1 | 1 |
Interfejs CAN | Protokoły CANopen i DeviceNet | 1 | 1 |
Wejścia analogowe | Wejścia różnicowe: -10V dc - +10V dc, 0-20 mA, 14 bitów | 1 | - |
Wyjścia analogowe | Wyjścia: -10V dc - +10V dc, 0-20 mA, 12 bitów | 2 | - |

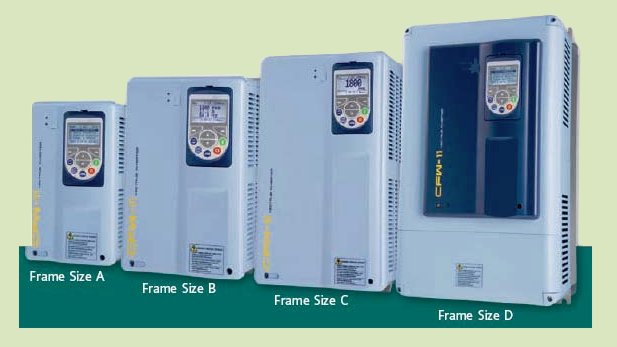

Typ natężenia obciążenia | Model | Rozmiar | Ciężar [kg] | |||||||
---|---|---|---|---|---|---|---|---|---|---|
Cykl ND | Cykl HD | |||||||||
Moc siln. | Prąd wyjściowy [A] | Moc siln. | Prąd wyjściowy [A] | |||||||
[kW] | Izn | 60 sek. | 3 sek. | [kW] | Izn | 60 sek. | 3 sek. | |||
Zasilanie 1 fazowe | ||||||||||
2,2 | 10 | 11 | 15 | 2,2 | 10 | 15 | 20 | ERCFW11 0010 S 2 | A | 6,1 |
Zasilanie 1 lub 3 fazowe | ||||||||||
1,1 | 6 | 6,6 | 9 | 0,75 | 5 | 7,5 | 10 | ERCFW11 0006 B 2 | A | 5,7 |
1,5 | 7 | 7,7 | 10,5 | 1,5 | 7 | 10,5 | 14 | ERCFW11 0007 B 2 | A | 5,7 |
Zasilanie 3 fazowe | ||||||||||
1,5 | 7 | 7,7 | 10,5 | 1,1 | 5,5 | 8,3 | 11 | ERCFW11 0007 T 2 | A | 5,7 |
2,2 | 10 | 11 | 15 | 1,5 | 8 | 12 | 16 | ERCFW11 0010 T 2 | A | 5,7 |
3 | 13 | 14,3 | 19,5 | 2,2 | 11 | 16,5 | 22 | ERCFW11 0013 T 2 | A | 6,1 |
3,7 | 16 | 17,6 | 24 | 3 | 13 | 19,5 | 26 | ERCFW11 0016 T 2 | A | 6,3 |
5,5 | 24 | 26,4 | 6 | 4,5 | 20 | 30 | 40 | ERCFW11 0024 T 2 | B | 9,1 |
7,5 | 28 | 30,8 | 42 | 5,5 | 24 | 36 | 48 | ERCFW11 0028 T 2 | B | 9,1 |
9,2 | 33,5 | 36,9 | 50,3 | 7,5 | 28 | 42 | 56 | ERCFW11 0033 T 2 | B | 9,1 |
11 | 45 | 49,5 | 67,5 | 9,2 | 36 | 54 | 72 | ERCFW11 0045 T 2 | C | 18,9 |
15 | 54 | 59,4 | 81 | 11 | 45 | 67,4 | 90 | ERCFW11 0054 T 2 | C | 18,9 |
18,5 | 70 | 77 | 105 | 15 | 56 | 84 | 112 | ERCFW11 0070 T 2 | C | 18,9 |
22 | 86 | 94,6 | 129 | 18,5 | 70 | 105 | 140 | ERCFW11 0086 T 2 | D | 32,5 |
30 | 105 | 115,5 | 157,5 | 22 | 86 | 129 | 172 | ERCFW11 0105 T 2 | D | 32,5 |
Normal Duty (cykl ND) - normalna intensywność obciążenia: 110% podczas 60
sek. dla każdych 10 min.; 150% podczas 3 sek. dla każdych 10 min.
Heavy duty (Cykl HD) - ciężka intensywność obciążenia: 150% podczas 60
sek. dla każdych 10 min.; 200% podczas 3 sek. dla każdych 10 min.
Cykl ND | Cykl HD | Model napędu | Rozmiar | Ciężar [kg] | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Moc siln. | Prąd wyjściowy [A] | Moc siln. | Prąd wyjściowy [A] | |||||||
[kW] | I zn | 60 sek. | 3 sek. | [kW] | I zn | 60 sek. | 3 sek. | |||
1,5 | 3,6 | 3,96 | 5,4 | 1,5 | 3,6 | 5,4 | 7,2 | ERCFW11 0003 T 4 | A | 5,7 |
2,2 | 5 | 5,5 | 7,5 | 2,2 | 5 | 7,5 | 10 | ERCFW11 0005 T 4 | A | 5,9 |
3 | 7 | 7,7 | 10,5 | 2,2 | 5,5 | 8,3 | 11 | ERCFW11 0007 T 4 | A | 5,9 |
4 | 10 | 11 | 15 | 4 | 10 | 15 | 20 | ERCFW11 0010 T 4 | A | 6,1 |
5,5 | 13,5 | 14,9 | 20,3 | 4 | 11 | 16,5 | 22 | ERCFW11 0013 T 4 | A | 6,3 |
7,5 | 17 | 18,7 | 25,5 | 5,5 | 13,5 | 20,3 | 27 | ERCFW11 0017 T 4 | B | 9,1 |
11 | 24 | 26,4 | 36 | 9,2 | 19 | 28,5 | 38 | ERCFW11 0024 T 4 | B | 9,7 |
15 | 31 | 34,1 | 46,5 | 11 | 25 | 37,4 | 50 | ERCFW11 0031 T 4 | B | 10,4 |
18,5 | 38 | 41,8 | 57 | 15 | 33 | 49,5 | 66 | ERCFW11 0038 T 4 | C | 18,9 |
22 | 45 | 49,5 | 67,5 | 18,5 | 38 | 57 | 76 | ERCFW11 0045 T 4 | C | 18,9 |
30 | 58,5 | 64,4 | 87,8 | 22 | 47 | 70,5 | 94 | ERCFW11 0058 T 4 | C | 18,9 |
37 | 70,5 | 77,6 | 105,8 | 30 | 61 | 91,5 | 122 | ERCFW11 0070 T 4 | D | 32,5 |
45 | 88 | 96,8 | 132 | 37 | 73 | 109,5 | 146 | ERCFW11 0088 T 4 | D | 32,5 |
Normal Duty (cykl ND) - normalna intensywność obciążenia: 110% podczas
60 sek. dla każdych 10 min.; 150% podczas 3 sek. dla każdych 10 min.
Heavy duty (Cykl HD) - ciężkie obciążenie: 150% podczas 60 sek. dla każdych 10
min.; 200% podczas 3 sek. dla każdych 10 min.
Modułowy falownik ERCFW-11M jest dostępny dla wysokich mocy w zakresie 400 do
1900 kW i napięcia zasilania od 380 do 690V z wejściem 6 lub 12 pulsowym i
chłodzeniem powietrznym lub wodnym.
Dla mocy w zakresie 450kW do 2100kW i napięciu zasilania 690V falowniki są
chłodzone wodą.
