DANE TECHNICZNE

Funkcje sterowania:

Regulator PID

Regulator On / Off

Wejścia:

9 standardowych termopar,

PT100,

wejście liniowe 4-20mA,

dostepne wejście użytkownika.

Wyjście:

Przekaźnik : 2A, 264Vac
Logiczne: 9Vdc, 12mA

Funkcje: grzanie, chłodzenie, alarm

Zasilanie:

85-264Vac, 5.0 watów max.

20-29Vac lub dc, 5.0 watów max.

Temperatura pracy:

0-55 °C, 0-90%RH non-condensing

Stopień ochrony:

IP65, montaż panelowy od frontu

Wymiary :

48W x 48H x 103D mm

Pytania ?

Oferta - EUROTHERM LTD

PRZEJDŹ do:

2116 Regulator temperatury / procesu

Uniwersalne wejście, grzanie, chłodzenie lub alarm

IDEALNY DO:

chłodziarki
piekarniki
sterylizatory
inne proste aplikacje grzania i chłodzenia

Regulator temperatury 2116 posiada dwa pojedyncze wyjścia: logiczne do współpracy z układami sterowników tyrystorowych oraz przekaźnikowe.

Przy współpracy z łącznikiem tyrystorowym typu TE10S Eurotherm, regulator można skonfigurować tak aby wyświetlał uszkodzenie elementu grzejnego - grzałki. (wymaga funkcji PDSIO tryb 1)

Każdy rodzaj wyjścia może być konfigurowany jako wyjście grzania, chłodzenia lub alarmu.

Regulatory posiadają wewnętrzną funkcję czasu (timer function), która może służyć do startu lub zatrzymania procesu.

Regulatory Eurotherm do zastosowań ogólnych - tabela porównawcza parametrów regulatorów

Cechy główne

uniwersalne wejście z 9 podstawowymi termoparami + RTD
zaawansowany algorytm samoczynnego doboru parametrów PID - funkcja autotune
dokładność kalibracji: 1 0C, 0,25% odczytu co większe
wbudowany timer 0-9999 min.
filtr wejściowy 0-999,9 sek.

Alarmy

ilość: 3
typ:
1) przekroczenie wart. zadanej: z góry, z dołu
2) odchyłka od wart. zadanej: z góry, z dołu
3) przekroczenie pasma
rodzaj:
1) zatrzaskiwane, potwierdzane ręcznie i automatycznie
2) nie zatrzaskiwane
3) blokowane

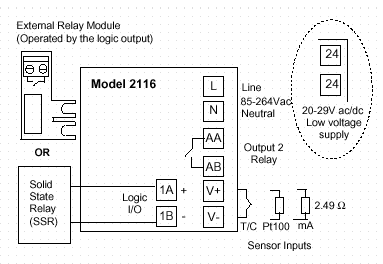

Połączenia elektryczne

Zakresy we / wy:

Wy. logiczne: 9V dc, 12 mA (nieizolowane od we. czujnika)
Wykorzystywane do: grzania / chłodzenia / alarmowania

Wy. przekaźnikowe: 2A, 264V ac; grzanie / chłodzenie / alarm
Wykorzystywane do: grzania / chłodzenia / alarmu

We. stykowe (contact closure, podmienia wy. logiczne)
Wykorzystywane do: potwierdzenia alarmu lub startu / resetowania timera
