DANE TECHNICZNE

Wejścia/wyjścia:

WE. analogowe:

4 - wszystkie konfigurowalne

rozdzielczość 10 bitów + znak

(12 bit + znak; rozszerzenie płyty systemowej; ±0,37rpm dla 1500rpm)

2we: ±10V, 0÷20V, 4÷20mA

2we: ±10V, 0÷20V

WY. analogowe

3 - wszystkie konfigurowalne

rozdzielczość  10 bitów

2wy: ±10V

1wy: 0÷10V, 0/4÷20mA


WE. cyfrowe

x8, 7 konfigurowalnych

24V DC (30V max; 100 mA)


WY. cyfrowe

3 - wszystkie konfigurowalne

Przekaźnik, 3A, 230VAC max


Rozszerzenie WE / WY

5 we / wy cyfrowych konfigurowalnych, izolowanych; (dla aplikacji PLC)

we. analogowe o zwiększonej do 12 bitów rozdzielczości


2 wejścia enkodera (M / S)

2 szybkie we."register mark"

Częstotliwość wyjściowa:

0÷480 Hz

Częstotliwość kluczowania:

3/6/9 kHz - napęd wer. B

3/6 kHz - napęd wer. C,D,E,F

wszystkie z funkcją "cichego" przełączania

Hamowanie dynamiczne:

Każdy model falownika może być wyposażony w tranzystor hamowania.

Model B, C: wyposażenie standard.

Model D÷K: opcjonalnie

Charakterystyka V / F:

stały moment

wentylator / pompa

Przeciążenie:

Stały moment:

150% / 60sek, 180% / 1sek

115% - 4 ćwiartkowy, charakterystyka wentylatorowa

Napięcia referencyjne:

+10VDC, -10VDC, +24VDC

Komunikacja:

Moduły komunikcji tzw. (plug-in)

Profibus DP

Devicenet

Canopen

LINK

Lonworks

EI Bisynch

Modbus

RS422

RS485

Zasilanie:

220-240V ± 10% jednofazowe

380-460V ± 10% trójfazowe

50-60Hz ± 5%

Temperatura pracy:

Stały moment:

0÷45 °C, (40 °C z pokrywą IP40)

Moment kwadratowy:

0÷40 °C, (35 °C z pokrywą IP40)

do 1000m n.p.m. bez obniżania parametrów

Wilgotność:

max. do 85% RH; bez kondensacji

Stopień ochrony:

IP20, IP40 , IP54

Standardy:

EN50081-1(1992)

(EMC emisyjność, przemysł lekki z zamontowanym wewnątrz filtrem )

-230V jednostka.
EN50081-2(1992)

(EMC emisyjność, przemysł ciężki z zainstalowanym wewnątrz filtrem )
EN50082-2(1992)

(EMC odporność, ciężki przemysł ).

EN50178(1995)

(bezpieczeństwo, niskie napięcie)

UL, cUL
Znaczek CE.





DOKUMENTACJA :

Tech box-y:



Falowniki 690+ / Szybki start

rozmiar B (1-5 HP),

rozmiar C ÷ F (7,5 ÷ 150 HP)



Standardowe makra aplikacji:

Makro 1 - sch. blokowy

Makro 2 - sch. blokowy

Makro 3 - sch. blokowy

Makro 4 - sch. blokowy

Makro 5 - sch. blokowy

Makro 6 - sch. blokowy

Makro 7 - sch. blokowy

Makro 8 - sch. blokowy



Bloki funkcjonalne falownika



Podręcznik programowania - (sv.5.x / 2.6M)



Parker SSD Drives

PRZEJDŹ do:



Falowniki 690+ (0,75÷355 kW) seria Integrator  / PARKER SSD DRIVES

Napęd AC typu 3 w 1:  napęd U/f, pseudo-wektor, falownik wektorowy

 GŁÓWNE CECHY:



Falowniki serii 690+ to grupa zaawansowanych napędów AC przeznaczona do sterowania prędkością jedno lub trójfazowych silników indukcyjnych.

Niezależnie od tego czy jest to proste sterowanie jednym silnikiem czy rozbudowany wielosilnikowy system sterowania dużego obiektu - falowniki serii 690+ wyposażone w 32 bitowy najnowocześniejszy mikroprocesor z wbudowanym modelem sterowania silnika spełniają wymagania wszystkich aplikacji.



Dla większości typów mocy (od 7,5 kW wzwyż) falowniki dostępne są dla charakterystyk ze stałym momentem obrotowym oraz aplikacji z momentem kwadratowym (aplikacje dla pomp i wentylatorów)



Falowniki standardowo wyposażone są w programowalne wejścia / wyjścia analogowe i cyfrowe umożliwiające sterowanie zdalne oraz pulpit obsługi standardowy 6901 / zaawansowany 6911 (więcej - poniżej) pozwalający na lokalny dostęp do parametrów, informacji diagnostycznych, ustawień konfiguracyjnych i pełnego programowania aplikacji.



Zdalne sterowanie napędem umożliwia również pakiet oprogramowania ConfigEd Lite Eurotherm.

Pozwala on na obsługę falownika z poziomu komputera PC, w tym na przygotowanie, testowanie i załadowanie aplikacji sterowania do falownika, jak również zarchiwizowanie gotowej już aplikacji w celu ewentualnego późniejszego odtworzenia i ponownego załadowania do tego samego bądź innego falownika.



Opcjonalnie dostępne są moduły technologiczne tzw. tech-boxy instalowane na zasadzie plug-in (wtyczek), oferując użytkownikowi szybkie dostosowanie podstawowego modelu falownika do jego rosnących wymagań.

Są to moduły:

 - komunikacji szeregowej
 - sterowania z zamkniętą pętlą regulacji prędkości
 - hamowania dynamicznego



Wszystkie moduły tech-Box falownika (od modelu w rozmiarze C i powyżej) są identyczne dla falownika 690+ jak i napędu prądu stałego typu 590+  (po przekonfigurowaniu do nowego silnika)



W trybie sterowania wektorowego bezczujnikowego (praca typu pseudo wektor) falownik daje wysoki moment obrotowy przy niskiej prędkości obrotowej.



Falownik 690+ jest w pełni funkcjonalnym zamiennikiem dla wcześniejszych (obecnie niedostępnych) wersji falowników Parker SSD DRIVES /d. Eurotherm Drives tj. następujących modeli: 605, 584SV i 620 Vector



WŁAŚCIWOŚCI

Tryby pracy falownika:



Standardowo wbudowane aplikacje / makra falownika



Bloki funkcyjne -

  - programowania pozwalają użytkownikowi z łatwością realizować dowolną strukturę sterowania. Każda funkcja (np. wejście, wyjście, rampa, regulator PID) jest reprezentowana jako blok programu który może być podłączony do każdego innego bloku w celu uzyskania pożądanej akcji.

Falownik jest wysyłany jako standardowy napęd AC i może działać bez jakichkolwiek dodatkowych regulacji.

Alternatywnie można wybierać pre-definiowane makra lub tworzyć własną strategię sterowania wymaganą np. do zewnętrznego PLC



Oprogramowanie falownika to ponad 100 bloków funkcyjnych w tym m.in.:

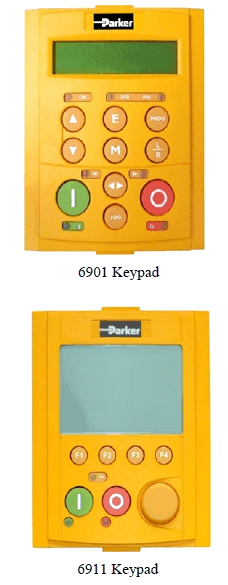

Moduł sterująco - programujący falownika - typ 6901

Moduł HMI został zaprojektowany ergonomicznie dla zapewnienia szybkiego i łatwego dostępu do wszystkich funkcji napędu poprzez podświetlany wielojęzyczny wyświetlacz alfanumeryczny i klawiaturę oraz prostą strukturę menu



Umożliwia:

Montaż w napędzie lub zewnętrznie (do 3m) np. na drzwiach szafy sterowniczej.





Obsługa - konfiguracja - poziomy dostępu



Wyposażenie opcjonalne falownika



Dostępne wersje falownika
