- Rodzaj sterowania:
Regulator PID + funkcja SMART
Regulator ON / OFF
(grzanie / chłodzenie, grzanie, chłodzenie)
- Wejścia:
Uniwersalne: termopara, Pt100, mA, V
- Wyświetlacz:
3 kolory, przewijany tekst wiadomości
(do 127 znaków)
- We / Wy
Przekaźnik: 2A, 264V AC
We. Logiczne: 12V DC, 18 mA
Cyfrowe: H: 5.5-20V, L: 0-3.5V
- Komunikacja:
RS232 / RS485, ModBus RTU
- Stopień ochrony:
IP65, Nema 4X
- Zasilanie:
85÷264Vac, 50/60Hz, 6VA
24Vac/dc
- Wymiary
48 x 48 x 90 mm
|
- funkcja SMART - automatyczny wybór optymalnych
parametrów PID regulatora
- 3 kolorowy wyświetlacz z konfigurowanym przewijanym
tekstem
- przejrzysty interfejs obsługi z konfiguracją
preferowanych opcji wyświetlania
- uniwersalne wejście pomiarowe: TC / RTD PT100 /
wejście prądowe lub napięciowe
- możliwość załadowania własnej krzywej linearyzacji
- wielofunkcyjny timer procesu z funkcjami dwell i
rampy
- funkcja soft start
- 3 wyjścia sterujące i wyjście alarmu
- wyświetlanie prądu obciążenia z funkcją
monitorowania błędów
- opcja komunikacji ModBus
- oprogramowanie graficzne do konfiguracji regulatora
- Stopień ochrony panelu czołowego:IP65 i NEMA4X
Kompaktowy regulator temperatury typ ELK to nowa jakość komunikacji z
użytkownikiem.
W pełni konfigurowalny, przewijający wiadomości tekstowe wyświetlacz
informuje o wszystkim co wydarzyło się w trakcie procesu.
Górna linia wyświetlacza przedstawia aktualną wartość mierzonego
procesu, podczas gdy na linii dolnej może być wyświetlany np.
dopuszczalny zakres parametrów, wartość zadana temperatury, pozostały
czas operacji czy prąd obciążenia.
Interfejs użytkownika jest w pełni konfigurowalny umożliwiając m.in.
wybranie bądź ukrycie żądanych parametrów (grupy parametrów)
Pomiar prądu obciążenia
Regulator wyposażony został w wejście CT, pomiaru sygnału
bezpośrednio z przekładnika prądowego, co umożliwia pomiar i
wyświetlanie prądu obciążenia na wyświetlaczu regulatora oraz stałe
monitorowanie obwodu wyjściowego.
W przypadku pojawienia się jakichkolwiek nieprawidłowości w tym
obwodzie. (zwarcie, przerwa, uszkodzenie jednego lub kilku elementów
grzejnych) nastąpi natychmiastowy alarm i powiadomienie na dolnym
wyświetlaczu regulatora w postaci przewijanego tekstu alarmu.

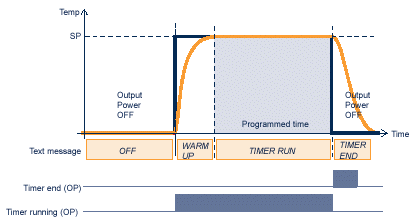

Układ timera
Dostępne funkcje obejmują następujące opcje:
- dwell timer
- opóźnione załączanie wg. zadanego czasu
- łagodny start z ograniczeniem czasowym mocy wyjściowej
Moduł komunikacji
Opcjonalna komunikacja zapewnia pełną integrację systemu z
wykorzystaniem protokołu Modbus, oraz RS232 / RS485
Bezpośrednia komunikacja pomiędzy regulatorem a komputerem PC
możliwa jest przez adapter CPI łączący port komunikacyjny RS232
komputera z regulatorem.
Oprogramowanie EROConfig znacząco przyspiesza i upraszcza
konfigurację regulatora, oraz umożliwia zapis i skopiowanie gotowej konfiguracji regulatora.
|
